Descrição do Produto
Como um componente auxiliar do sistema de pesagem, o controlador de identificação de eixos de veículos é pesquisado, projetado e fabricado independentemente pela Zhengzhou Hengliang Tech Co., Ltd.
Quando um veículo passa sobre o sensor de identificação de eixos, o controlador captura as variações do sinal. Após amostragem, análise e processamento, ele emite os sinais característicos correspondentes às rodas do veículo. Este controlador suporta o sistema de pesagem na implementação de funções como classificação de tipo de veículo, estatísticas de posição de ponto de pressão e operação de fluxo livre.
O equipamento tem as vantagens de alta velocidade, alta precisão, operação simples, alta estabilidade e fácil manutenção.

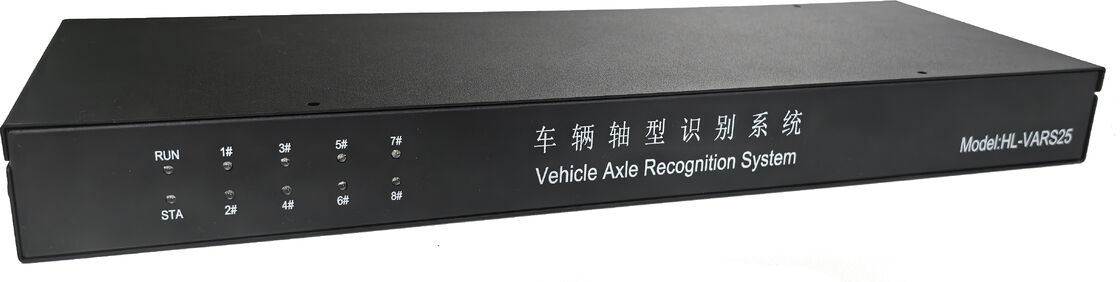

Figura 1-1 Vista Frontal do Equipamento
O controlador de identificação de eixos de veículos é equipado com interfaces de entrada para até 8 canais de sensores de identificação de rodas-eixos, 1 interface de comunicação CAN, 1 interface de comunicação RS232, 1 interface de comunicação RS485, 1 interface Ethernet, 2 canais de entrada digital, 2 canais de saída digital e uma interface de saída de 5V.
Figura 1-2 Vista Traseira do Equipamento
Especificação Técnica
Introdução à Função
As principais funções do sistema de identificação de eixos de veículos são: identificar tipos de pneus de veículos e relatar ativamente dados característicos como pontos de pressão e tipos de pneus quando os pneus do veículo passam sobre os sensores de identificação de rodas-eixos, a fim de auxiliar o sistema de pesagem na determinação do tipo de veículo.
Este sistema de identificação de eixos de veículos suporta a configuração de múltiplos parâmetros através de software de gerenciamento dedicado, incluindo ajuste do protocolo de comunicação do sistema e taxa de transmissão, configuração de limiares de gatilho de veículo e habilitação ou desabilitação de todos os pontos de detecção dos sensores de identificação de rodas-eixos, melhorando efetivamente a estabilidade e flexibilidade do sistema.
Saída de Dados e Protocolo
As interfaces de comunicação padrão do sistema de identificação de eixos de veículos são CAN, RS485 e RS232. Todos os quadros de dados são emitidos através dessas três interfaces, e o sistema também recebe e analisa dados dessas três portas, respectivamente.
Por padrão, o sistema de identificação de eixos de veículos envia periodicamente quadros de status de trabalho ou quadros de informações básicas. Após detectar um veículo passando sobre o sensor de identificação de eixos, ele envia automaticamente quadros de dados de eixos. O fluxo específico e o formato do quadro dependem do protocolo de comunicação configurado.
Figura 6-1 Diagrama Esquemático da Conexão Entre o Sistema de Identificação de Eixos de Veículos e o Instrumento de Pesagem
